Hydraulicke a pojezdove poklopy: silnicni a prumyslove tridy zatizeni

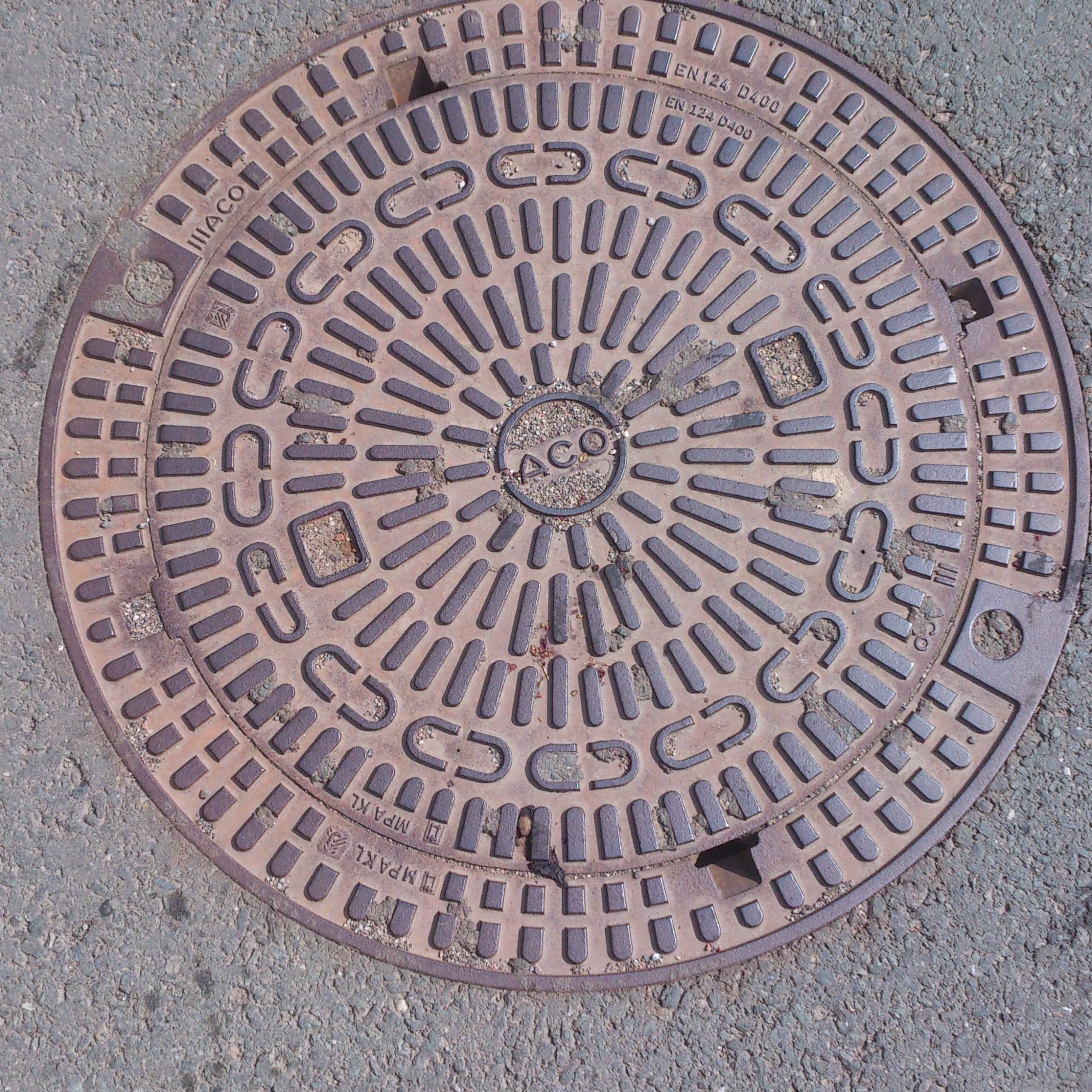

Každý den přejíždějí po silničních poklopech D400 tisíce nákladních vozidel. Zatížení nápravou těžkého nákladního automobilu dosahuje 10–13 tun — to je 100–130 kN na jednu nápravu. Jak to, že poklop snese toto zatížení dnem i nocí po desítky let bez prasknutí?

Odpovědí je kombinace správného materiálu, geometrie průřezu a normativních požadavků. Norma EN 124 stanoví, že poklop třídy D400 musí při zkušebním zatížení 400 kN nevykazovat žádnou trvalou deformaci. Zároveň musí přestát 1 milion cyklů zatěžování redukovanou silou bez únavy materiálu. Proto poklopy D400 mají relativně masivní průřez (tloušťka stěny odlitku 8–20 mm) a jsou vyrobeny výhradně z tvárné litiny (EN-GJS) nebo šedé litiny (EN-GJL) nejvyšší jakosti.

Zatížení poklopu v reálném provozu je dynamické — vozidlo přejíždí rychlostí 50–90 km/h a rázová síla je podstatně vyšší než statická váha auta. Přejíždí-li vozidlo přes poklop s vůlí v rámu, nárazy se násobí: poklop se při každém přejezdu zdvihne a dopadne zpět s energií odpovídající nárazu tvrdého tělesa.

Proto je EN 124 přísná ohledně vůle: deska poklopu nesmí mít v rámu horizontální vůli větší než 4 mm a vertikální zdvih nesmí překročit 5 mm. Překročení těchto limitů vede k hluku (charakteristické cinkání poklopu při přejezdu), opotřebení rámu (opakované nárazy obrušují kontaktní plochy), únavě materiálu (mikrotrhliny v odlitku se postupně šíří) a bezpečnostnímu riziku.

Moderní poklopy D400 se proto vyrábí s kupolovým profilem (deska je na středu mírně klenutá — vyšší o 5–15 mm než okraj), který zajišťuje přesné dosedání do rámu bez vůle i při tepelných pohybech.

Uvolněný poklop v rámu je zdrojem hluku a vibrací, ale i zbytečného opotřebení. V urbanním prostředí je charakteristické cinkání poklopu při nočním provozu jedním z nejvíce obtěžujících zdrojů hluku z vozovky. Studie německého BASt ukázaly, že hluk vydávaný uvolněnými poklopy tvoří v hustě zastavěných oblastech 15–20 % celkového hlukového pozadí komunikace.

Příčiny vzniku vůle zahrnují: opotřebení kontaktních ploch (opakované přejezdy obrušují litinový kontakt v rámu), sedání podkladní konstrukce (pokud se spodní část rámu pohne, změní se geometrie uložení desky), tepelné pohyby (rám a deska se roztahují rozdílnou rychlostí) a nevhodná instalace (rám není plně vyplněn nebo uložen).

Pojezdové poklopy (drive-over covers) — pro místa, kde auta parkují nebo stojí přímo na poklopu (parkovací domy, garáže). Mívají zvýšenou výšku rámu pro kompenzaci různých výšek povrchu vozovky.

Teleskopické rámy — adjustovatelné rámy s výškovým rozsahem 50–200 mm, instalované v místech, kde se povrch vozovky pravidelně překládá (asfaltové vrstvy). Šroubové nebo klínové výškové nastavení umožňuje dorovnat úroveň poklopu k novému asfaltovému povrchu bez výkopu.

Poklopy bez rámu (frameless covers) — speciální provedení, kde je deska poklopu zabudována přímo do betonové nebo kamenné dlažby. Používá se v historických centrech, kde klasický litinový rám by narušil charakter okolní dlažby.

Správná instalace je pro životnost poklopu klíčová. Nejčastější chyby při instalaci jsou: nedostatečné podbetonování rámu (rám visí ve vzduchu místo aby byl po celém obvodu uložen), nevyrovnaný rám (jeden bok výš než druhý), chybějící antikorozní ochrana spoje rámu a obezdívky šachty a použití poklopu nižší třídy než odpovídá reálnému zatížení.

Životnost dobře instalovaného poklopu D400 je 30–50 let ve standardních podmínkách. U poklopů v intenzivně frekventovaných křižovatkách nebo pod tramvajovými kolejemi se životnost zkracuje na 15–20 let. Pravidelná inspekční prohlídka (vizuální kontrola a perkusní test kladívkem) odhaluje uvolněné poklopy dříve, než se projeví hlučností nebo poškozením vozovky.
